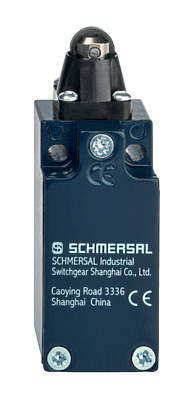

Công tắc hành trình Schmersal TR 235-11ZUE
Công tắc hành trình TR 235-11ZUE | đại lý TR 235-11ZUE | nhà phân phối TR 235-11ZUE
Công tắc hành trình TR 235-11ZUE là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm công tắc hành trình trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 101144998, mã EAN 4030661135168.
Về mặt cấu tạo, TR 235-11ZUE có vỏ kẽm, cấp bảo vệ IP65 IP67, dải nhiệt độ môi trường -30 … +80 °C, khối lượng 160 g.
Khả năng đóng cắt theo loại sử dụng: AC-15 230 VAC, DC-13 24 VDC.
Tiêu chuẩn áp dụng: BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1.
Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp công tắc hành trình TR 235-11ZUE cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.
Đặc điểm nổi bật của công tắc hành trình TR 235-11ZUE
- 1 lỗ luồn cáp M 20 x 1.5
- Vỏ kim loại
- Nhiều lựa chọn đầu tác động thay thế
- Chịu dầu và dung môi xăng tốt
- 30 mm x 63,5 mm x 30 mm
- Đầu tác động xoay được 4 hướng, mỗi bước 90°
- Kích thước lắp đặt theo EN 50047
Thông số kỹ thuật công tắc hành trình TR 235-11ZUE
Dữ liệu đặt hàng
| Note (Delivery capacity) |
Not available! |
| Mô tả loại sản phẩm |
TR 235-11ZUE |
| Article number (order number) |
101144998 |
| EAN (European Article Number) |
4030661135168 |
| eCl@ss number, version 12.0 |
27-27-26-01 |
| eCl@ss number, version 11.0 |
27-27-26-01 |
| eCl@ss number, version 9.0 |
27-27-26-01 |
| ETIM number, version 7.0 |
EC000030 |
| ETIM number, version 6.0 |
EC000030 |
Phê duyệt – Tiêu chuẩn
| Certificates |
cULus CCC |
Dữ liệu chung
| Tiêu chuẩn |
BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1 |
| Housing construction form |
Norm construction design |
| Actuator type to EN 50047 |
c |
| Vật liệu thân |
Metal, zinc die-cast |
| Trọng lượng thô |
160 g |
Dữ liệu chung – Features
| Safety functions |
Yes |
| Number of auxiliary contacts |
1 |
| Number of safety contacts |
1 |
| Safety classification |
| Tiêu chuẩn |
EN ISO 13849-1 |
| Mission time |
20 Year(s) |
Phân loại an toàn – Đầu ra an toàn
| B10D Tiếp điểm thường đóng (NC) |
20,000,000 Operations |
Dữ liệu cơ học
| Yếu tố kích hoạt |
Roller plunger |
| Tuổi thọ cơ học, tối thiểu |
20,000,000 Operations |
| Actuating force, minimum |
9 N |
| Positive break force, minimum |
19 N |
| Tốc độ khởi động, tối thiểu |
120 mm/min |
| Tốc độ khởi động, tối đa |
1 m/s |
| Lưu ý (Tốc độ thực hiện) |
Actuating speed with actuating angle 30° to switch axis |
| Note Bounce duration |
Bounce duration in accordance with actuating speed |
| Note (Switchover time) |
Switchover time in accordance with actuating speed |
Dữ liệu cơ học – Connection technique
| Kết thúc |
Screw terminals M20 x 1.5 |
| Cable section, minimum |
0.75 mm² |
| Cable section, maximum |
2.5 mm² |
| Note (Cable section) |
All indications including the conductor ferrules. |
Dữ liệu cơ học – Dimensions
| Chiều dài của cảm biến |
30 mm |
| Chiều rộng của cảm biến |
30 mm |
| Chiều cao của cảm biến |
86 mm |
Điều kiện môi trường xung quanh
| Mức độ bảo vệ |
IP65 IP67 |
| Nhiệt độ môi trường |
-30 … +80 °C |
Điều kiện môi trường xung quanh – Insulation values
| Điện áp cách điện định mức Ui |
500 V |
| Điện áp chịu xung định mức Uimp |
6 kV |
Dữ liệu điện
| Kiểm tra nhiệt hiện tại |
10 A |
| Dòng điện ngắn mạch định mức yêu cầu |
1,000 A |
| Loại sử dụng AC-15 |
230 VAC |
| Loại sử dụng AC-15 |
4 A |
| Loại sử dụng DC-13 |
24 VDC |
| Loại sử dụng DC-13 |
1 A |
| Phần tử chuyển mạch |
NO contact, NC contact |
| Nguyên tắc chuyển đổi |
Slow action with overlapping contacts |
| Switching frequency |
5,000 /h |
| Vật liệu tiếp điểm, điện |
Silver |
Sản phẩm liên quan
- Công tắc hành trình TS 335-02Z
- Công tắc hành trình ZS 236-11Z-2107
- Công tắc hành trình ZS 236-11Z-M20-1297
- Công tắc hành trình TR 335-03Z
- Công tắc hành trình ZS 236-11ZR-M16-1519
- Công tắc hành trình Z4S 235-02Z
- Khóa điện từ AZM 200 B SK-T-1P2PWA
Xem thêm toàn bộ Công tắc hành trình hoặc quay lại trang chủ Schmersal Vietnam.
Câu hỏi thường gặp về công tắc hành trình TR 235-11ZUE
Công tắc hành trình TR 235-11ZUE dùng để làm gì?
TR 235-11ZUE là công tắc hành trình của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm.
Thông số kỹ thuật chính của TR 235-11ZUE là gì?
Vỏ kẽm, cấp bảo vệ IP65 IP67, nhiệt độ môi trường -30 … +80 °C, mã đặt hàng 101144998. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.
TR 235-11ZUE còn hàng không và giao trong bao lâu?
Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã TR 235-11ZUE để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.
Giá TR 235-11ZUE được tính thế nào?
Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho công tắc hành trình TR 235-11ZUE — liên hệ để nhận báo giá.
Có model nào thay thế được TR 235-11ZUE?
Một số model cùng nhóm có thể xem xét thay thế: Công tắc hành trình TS 335-02Z, Công tắc hành trình ZS 236-11Z-2107, Công tắc hành trình ZS 236-11Z-M20-1297. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
