Mô đun AZS 2305.1 110 VAC

Schmersal 101126704

Danh mục: Module Thẻ: AZS 2305.1 110 VAC, đại lý AZS 2305.1 110 VAC, đại lý schmersal, Mô đun AZS 2305.1 110 VAC, mô đun schmersal, Module AZS 2305.1 110 VAC, module schmersal, nhà phân phối AZS 2305.1 110 VAC, nhà phân phối schmersal, schmersal việt nam

Mô tả

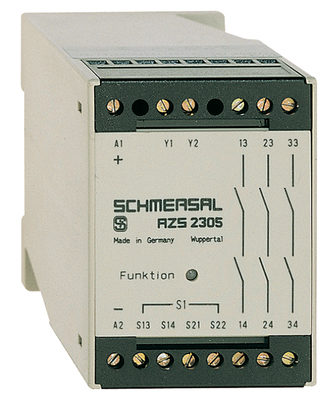

Mô đun Schmersal AZS 2305.1 110 VAC

Mô đun AZS 2305.1 110 VAC | đại lý AZS 2305.1 110 VAC | nhà phân phối AZS 2305.1 110 VAC

Mô đun AZS 2305.1 110 VAC là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm module trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 101126704, mã EAN 4030661058993.

Về mặt cấu tạo, AZS 2305.1 110 VAC có vỏ nhựa nhiệt dẻo gia cường sợi thuỷ tinh, dải nhiệt độ môi trường +0 … +55 °C, khối lượng 445 g.

Model này đạt Performance Level tối đa d theo EN ISO 13849-1, phù hợp cho các mạch an toàn trên dây chuyền sản xuất.

Tiêu chuẩn áp dụng: BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1.

Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp mô đun AZS 2305.1 110 VAC cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.

Đặc điểm nổi bật của mô đun AZS 2305.1 110 VAC

Fail-safe delay timer
Time adjustable from 0,1 s to 99 min
3 safety contacts
2 Signalling outputs

Thông số kỹ thuật mô đun AZS 2305.1 110 VAC

Dữ liệu đặt hàng

Note (Delivery capacity)	Not available!
Mô tả loại sản phẩm	AZS 2305.1 110 VAC
Article number (order number)	101126704
EAN (European Article Number)	4030661058993
eCl@ss number, version 12.0	27-37-18-19
eCl@ss number, version 11.0	27-37-18-19
eCl@ss number, version 9.0	27-37-18-19
ETIM number, version 7.0	EC001449
ETIM number, version 6.0	EC001449

Phê duyệt – Tiêu chuẩn

Certificates	cULus

Dữ liệu chung

Tiêu chuẩn	BG-GS-ET-20 EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 60204-1 EN IEC 60947-1
Vật liệu thân	Glass-fibre, reinforced thermoplastic
Trọng lượng thô	445 g

Dữ liệu chung – Features

Wire breakage detection	Yes
Cross-circuit detection	Yes
Automatic reset function	Yes
Reset after disconnection of supply voltage	Yes
Earth connection detection	Yes
Integral system diagnostics, status	Yes
Number of LEDs	1
Số lượng thường đóng (NC)	1
Số lượng thường mở (NO)	1
Number of undelayed semi-conductor outputs with signaling function	2
Number of safety contacts	3
Number of signalling outputs	2

Safety classification

Tiêu chuẩn	EN IEC 61508
Performance Level, up to	d
Category	3
PFH value	1.00 x 10⁻⁷ /h
Safety Integrity Level (SIL), suitable for applications in	2
Mission time	20 Year(s)

Dữ liệu cơ học

Gắn	Snaps onto standard DIN rail to EN 60715

Dữ liệu cơ học – Connection technique

Kết thúc	rigid or flexible Screw terminals M20 x 1.5
Cable section, maximum	4 mm²
Note (Cable section)	All indications including the conductor ferrules.
Tightening torque of Clips	0.4 Nm

Dữ liệu cơ học – Dimensions

Width	55 mm
Height	75 mm
Depth	110 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ of the enclosure	IP40
Mức độ bảo vệ of the mounting space	IP54
Mức độ bảo vệ of clips or terminals	IP20
Nhiệt độ môi trường	+0 … +55 °C
Nhiệt độ bảo quản và vận chuyển, tối thiểu	-25 °C
Nhiệt độ bảo quản và vận chuyển, tối đa	+70 °C
Khả năng chống rung	10 … 55 Hz, Amplitude 0.35 mm
Khả năng chống sốc	30 g / 11 ms

Điều kiện môi trường xung quanh – Insulation values

Điện áp chịu xung định mức U_imp	4 kV
Danh mục quá áp	III
Mức độ ô nhiễm	2

Dữ liệu điện

Frequency range	50 Hz 60 Hz
Điện áp hoạt động	110 VAC -15 % / +15 %
Điện áp hoạt động định mức	110 VAC
Rated AC voltage for controls, 50 Hz, minimum	20.4 VAC
Rated control voltage at AC 50 Hz, maximum	26.4 VAC
Rated AC voltage for controls, 60 Hz, minimum	20.4 VAC
Rated control voltage at AC 60 Hz, maximum	26.4 VAC
Electrical power consumption	5 W
Contact resistance, maximum	0.1 Ω
Note (Contact resistance)	in new state
Drop-out delay in case of power failure, typically	80 ms
Drop-out delay in case of emergency, typically	20 ms
Pull-in delay at automatic start, maximum, typically	100 ms
Pull-in delay at RESET, typically	20 ms

Dữ liệu điện – Safe relay outputs

Voltage, Loại sử dụng AC-15	250 VAC
Current, Loại sử dụng AC-15	2 A
Voltage, Loại sử dụng DC-13	24 VDC
Current, Loại sử dụng DC-13	2 A
Switching capacity, minimum	10 VDC
Switching capacity, minimum	10 mA
Switching capacity, maximum	250 VAC
Switching capacity, maximum	8 A

Dữ liệu điện – Digital inputs

Input signal, HIGH Signal “1”	10 … 30 VDC
Input signal, LOW Signal “0”	0 … 2 VDC
Conduction resistance, maximum	40 Ω

Dữ liệu điện – Digital Output

Voltage, Loại sử dụng DC-12	24 VDC
Current, Loại sử dụng DC-12	0.1 A

Dữ liệu điện – Relay outputs (auxiliary contacts)

Switching capacity, maximum	24 VDC
Switching capacity, maximum	2 A

Dữ liệu điện – Electromagnetic compatibility (EMC)

EMC rating	EMC-Directive

Integral system diagnosis (ISD)

Note (ISD -Faults)	The following faults are registered by the safety monitoring modules and indicated by ISD.
Faults	Failure of the safety relay to pull-in or drop-out Fault on the input circuits or the relay control circuits of the safety monitoring module Difference in time setting between channel I and channel II Cross conclusions to the input lines Interruption of the input connections

Other data

Note (applications)	Fail-safe delay timer

Note

Note (General)	Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Wiring example

Note (Wiring diagram)	The wiring diagram is shown with guard doors closed and in de-energised condition. The ISD tables (Intergral System Diagnostics) for analysis of the fault indications and their causes are shown in the appendix. To monitor one guard door at plants with dangerous run-on movements up to PL d and Category 3 Monitoring time for unlocking of solenoid interlocks The solenoid interlock releases the guard device only when the set time has elapsed. The time begins to run when the power contactors have dropped out.

Sản phẩm liên quan

Xem thêm toàn bộ Module hoặc quay lại trang chủ Schmersal Vietnam.

Câu hỏi thường gặp về mô đun AZS 2305.1 110 VAC

Mô đun AZS 2305.1 110 VAC dùng để làm gì?

AZS 2305.1 110 VAC là mô đun của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm. Model đạt Performance Level tới d.

Thông số kỹ thuật chính của AZS 2305.1 110 VAC là gì?

Vỏ nhựa nhiệt dẻo gia cường sợi thuỷ tinh, nhiệt độ môi trường +0 … +55 °C, mã đặt hàng 101126704. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.

AZS 2305.1 110 VAC còn hàng không và giao trong bao lâu?

Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã AZS 2305.1 110 VAC để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.

Giá AZS 2305.1 110 VAC được tính thế nào?

Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho mô đun AZS 2305.1 110 VAC — liên hệ để nhận báo giá.

Có model nào thay thế được AZS 2305.1 110 VAC?

Một số model cùng nhóm có thể xem xét thay thế: Mô đun AST02 L-AS6, Mô đun AST02 L-AS4, Mô đun AZS 2305.2 230 VAC. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
