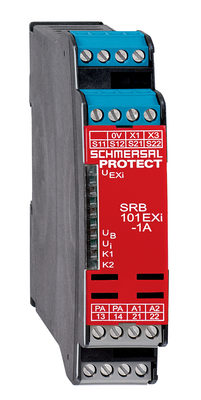

Thông số kỹ thuật module an toàn Schmersal SRB101EXi-1A

đại lý schmersal | đại lý SRB101EXi-1A

nhà phân phối schmersal | nhà phân phối SRB101EXi-1A

Automatic reset function
Reset with trailing edge
1 safety contact
Suitable for signal processing of emergency stop control devices, interlocking equipment, etc
Installation in Ex-Zone 2

Dữ liệu đặt hàng

Explosion protection

Explosion protection: regulations	EN IEC 60079-0 EN IEC 60079-11 EN IEC 60079-15
Explosion protection zones	2
Explosion protection category	3G
Explosion protection designation	D II 3 G Ex nA nC IIC T5 Gc (Installation SRB, in Zone 2) D II (2) G [Ex ib Gb] IIC D II (2) D [Ex ib Db] IIIC

Dữ liệu chung

Climatic stress	EN 60068-2-78
Vật liệu thân	Glass-fibre reinforced thermoplastic, ventilated
Trọng lượng thô	265 g

Dữ liệu chung – Features

Stop-Category	0
Wire breakage detection	Yes
Cross-circuit detection	Yes
Automatic reset function	Yes
Earth connection detection	Yes
Integral system diagnostics, status	Yes
Number of auxiliary contacts	1
Number of LEDs	5
Số lượng thường đóng (NC)	2
Number of safety contacts	1

Safety classification

Tiêu chuẩn	EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 61508

Safety classification – Relay outputs

Performance Level, stop 0, up to	e
Category, Stop 0	4
Diagnostic Coverage (DC) Level, Stop 0	≥ 99 %
PFH value, Stop 0	2.00 x 10⁻⁸ /h
Safety Integrity Level (SIL), Stop 0, suitable for applications in	3
Mission time	15 Year(s)
Common Cause Failure (CCF), minimum	65

Dữ liệu cơ học

Tuổi thọ cơ học, tối thiểu	10,000,000 Operations
Gắn	Snaps onto standard DIN rail to EN 60715

Dữ liệu cơ học – Connection technique

Dữ liệu cơ học – Dimensions

Điều kiện môi trường xung quanh

Mức độ bảo vệ of the enclosure	IP40
Mức độ bảo vệ of the mounting space	IP54
Mức độ bảo vệ of clips or terminals	IP20
Nhiệt độ môi trường	-25 … +60 °C
Nhiệt độ bảo quản và vận chuyển, tối thiểu	-40 °C
Nhiệt độ bảo quản và vận chuyển, tối đa	+85 °C
Khả năng chống rung	10 … 55 Hz, Amplitude 0.35 mm
Khả năng chống sốc	30 g / 11 ms

Điều kiện môi trường xung quanh – Insulation values

Điện áp chịu xung định mức U_imp	4 kV
Danh mục quá áp	III
Mức độ ô nhiễm	2

Dữ liệu điện

Điện áp hoạt động	24 VDC -10 % / +20 %
Ripple voltage	10 %
Current consumption	57 mA
Điện áp hoạt động định mức	24 VDC
Rated AC voltage for controls at DC minimum	20.4 VDC
Rated control voltage at DC, maximum	28.8 VDC
Loại sử dụng AC-15	230 VAC
Loại sử dụng AC-15	2 A
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	2 A
Electrical power consumption	3 W
Contact resistance, maximum	0.1 Ω
Note (Contact resistance)	in new state
Drop-out delay in case of power failure, typically	20 ms
Drop-out delay in case of “emergency stop”, maximum	20 ms
Pull-in delay at automatic start, maximum, typically	300 ms
Pull-in delay at RESET, typically	20 ms
Vật liệu tiếp điểm, điện	AgSn0. self-cleaning, positive drive

Dữ liệu điện – Digital inputs

Conduction resistance, maximum	30 Ω

Dữ liệu điện – Electromagnetic compatibility (EMC)

EMC rating	EMC-Directive

Other data

Note (applications)	Safety sensor Guard system Emergency-Stop button Pull-wire emergency stop switches

Note

Note (General)	Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Wiring example

Note (Wiring diagram)	The wiring diagram is shown with guard doors closed and in de-energised condition. Monitoring 1 guard door(s), each with a magnetic safety sensor of the BNS range If only one external relay or contactor is used to switch the load, the system can be classified in Control Category 3 to ISO 13849-1, if exclusion of the fault “Failure of the external contactor” can be substantiated and is documented, e.g. by using a reliable down-rated contactor. A second contactor leads to an increase in the level of security by redundant switching to switch the load off. To secure a guard door up to PL e and Category 4 The feedback circuit monitors the position of the contactors KA and KB. Automatic start: The automatic start is programmed by connecting the feedback circuit to the terminals X1/X2. If the feedback circuit is not required, establish a bridge.
