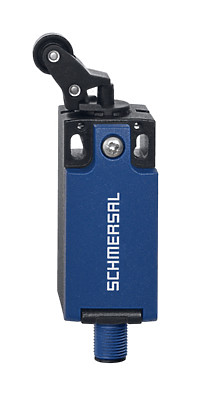

Công tắc hành trình PS215-T02-ST-K230

Schmersal 103035686

Thông số kỹ thuật công tắc hành trình Schmersal PS215-T02-ST-K230

đại lý schmersal | đại lý PS215-T02-ST-K230

nhà phân phối schmersal | nhà phân phối PS215-T02-ST-K230

Metal enclosure
Design to EN 50047
Quick connection technology as connection terminals rotated by 45°
Simple and quick to adjust the control elements by 45°.
Actuation from bottom parallel to the switch, therefore only suitable for small housings.
LED version available

Dữ liệu đặt hàng

Phê duyệt – Tiêu chuẩn

Certificates	cULus CCC

Dữ liệu chung

Dữ liệu chung – Features

Safety functions	Yes
Number of safety contacts	2

Safety classification

Mission time	20 Year(s)

Phân loại an toàn – Đầu ra an toàn

B_10D Tiếp điểm thường đóng (NC)	20,000,000 Operations

Dữ liệu cơ học

Yếu tố kích hoạt	Angle roller lever K230
Tuổi thọ cơ học, tối thiểu	10,000,000 Operations
Positive break force, minimum	40 N
Tốc độ khởi động, tối thiểu	60 mm/min
Tốc độ khởi động, tối đa	1 m/s
Tightening torque of the fixing screws	2 Nm
Tightening torque of the fastening screws for the housing cover	2.6 Nm

Dữ liệu cơ học – Connection technique

Termination	Connector M12, 4-pole
Cable section, minimum	0.34 mm²
Cable section, maximum	1.5 mm²
Tightening torque of electrical connection, minimum	0.6 Nm
Tightening torque of electrical connection, maximum	0.8 Nm

Dữ liệu cơ học – Dimensions

Điều kiện môi trường xung quanh

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	50 V
Điện áp chịu xung định mức U_imp	0.8 kV
Degree of pollution	3

Dữ liệu điện

Kiểm tra nhiệt hiện tại	4 A
Required rated short-circuit current	400 A
Loại sử dụng AC-15	50 VAC
Loại sử dụng AC-15	3 A
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	3 A
Phần tử chuyển mạch	2 NC contact
Nguyên tắc chuyển đổi	Slow action
Switching frequency	5,000 /h
Vật liệu tiếp điểm, điện	Silver
