Công tắc hành trình T2L 035-11Z-M20

Schmersal 101167907

Mô tả

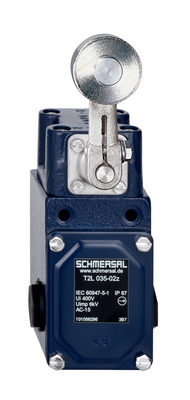

Công tắc hành trình Schmersal T2L 035-11Z-M20

Công tắc hành trình T2L 035-11Z-M20 | đại lý T2L 035-11Z-M20 | nhà phân phối T2L 035-11Z-M20

Công tắc hành trình T2L 035-11Z-M20 là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm công tắc hành trình trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 101167907, mã EAN 4030661219608.

Về mặt cấu tạo, T2L 035-11Z-M20 có vỏ grey cast iron, galvanised, cấp bảo vệ IP67, dải nhiệt độ môi trường -30 … +90 °C, khối lượng 1,680 g.

Khả năng đóng cắt theo loại sử dụng: AC-15 400 VAC.

Tiêu chuẩn áp dụng: EN IEC 60947-5-1.

Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp công tắc hành trình T2L 035-11Z-M20 cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.

Đặc điểm nổi bật của công tắc hành trình T2L 035-11Z-M20

Vỏ kim loại
58 mm x 142 mm x 61,5 mm (basic component)
operating shaft with ball bearings
3 lỗ luồn cáp M 20 x 1.5
Cấp bảo vệ IP67
Actuator head can be repositioned in steps 4 x 90°

Thông số kỹ thuật công tắc hành trình T2L 035-11Z-M20

Dữ liệu đặt hàng

Mô tả loại sản phẩm	T2L 035-11Z-M20
Article number (order number)	101167907
EAN (European Article Number)	4030661219608
eCl@ss number, version 12.0	27-27-06-01
eCl@ss number, version 11.0	27-27-06-01
eCl@ss number, version 9.0	27-27-06-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Phê duyệt – Tiêu chuẩn

Certificates	CCC

Dữ liệu chung

Tiêu chuẩn	EN IEC 60947-5-1
Nguyên tắc làm việc	mechanical
Biểu mẫu trượt	Castor
Vật liệu thân	Grey cast iron, galvanised
Vật liệu bên ngoài thân	painted
Trọng lượng thô	1,680 g

Dữ liệu chung – Features

Safety functions	Yes
Số lượng thường đóng (NC)	1
Số lượng thường mở (NO)	1

Phân loại an toàn – Đầu ra an toàn

B_10D Tiếp điểm thường đóng (NC)	2,000,000 Operations

Dữ liệu cơ học

Yếu tố kích hoạt	Roller lever
Vật liệu con lăn	Metal film
Tuổi thọ cơ học, tối thiểu	10,000,000 Operations
Góc kích hoạt, từ bên trái của trục công tắc	30 °
Góc kích hoạt, từ bên phải của trục công tắc	30 °
Tiếp điểm mở	2 x 2.5 mm
Tốc độ khởi động, tối thiểu	1 mm/min
Tốc độ khởi động, tối đa	1 m/s
Lưu ý (Tốc độ thực hiện)	Actuating speed with vertical actuating angle to switch axis

Dữ liệu cơ học – Connection technique

Kết thúc	Screw terminals M20 x 1.5
Cable section, minimum	1.5 mm²
Cable section, maximum	2.5 mm²
Note (Cable section)	All indications including the conductor ferrules.
Wire cross-section	13 AWG

Dữ liệu cơ học – Dimensions

Length of the actuator	21 mm
Width of the actuator	36 mm
Height of the actuator	73 mm
Chiều rộng của con lăn	8 mm
Đường kính của con lăn	36 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP67
Nhiệt độ môi trường	-30 … +90 °C

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	400 V
Điện áp chịu xung định mức U_imp	6 kV

Dữ liệu điện

Kiểm tra nhiệt hiện tại	10 A
Loại sử dụng AC-15	400 VAC
Loại sử dụng AC-15	4 A
Phần tử chuyển mạch	NO contact, NC contact
Note (Phần tử chuyển mạch)	with double break
Nguyên tắc chuyển đổi	Slow action
Switching frequency	3,000 /h
Vật liệu tiếp điểm, điện	Silver

Sản phẩm liên quan

Xem thêm toàn bộ Công tắc hành trình hoặc quay lại trang chủ Schmersal Vietnam.

Câu hỏi thường gặp về công tắc hành trình T2L 035-11Z-M20

Công tắc hành trình T2L 035-11Z-M20 dùng để làm gì?

T2L 035-11Z-M20 là công tắc hành trình của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm.

Thông số kỹ thuật chính của T2L 035-11Z-M20 là gì?

Vỏ grey cast iron, galvanised, cấp bảo vệ IP67, nhiệt độ môi trường -30 … +90 °C, mã đặt hàng 101167907. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.

T2L 035-11Z-M20 còn hàng không và giao trong bao lâu?

Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã T2L 035-11Z-M20 để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.

Giá T2L 035-11Z-M20 được tính thế nào?

Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho công tắc hành trình T2L 035-11Z-M20 — liên hệ để nhận báo giá.

Có model nào thay thế được T2L 035-11Z-M20?

Một số model cùng nhóm có thể xem xét thay thế: Công tắc hành trình T2L 035-20Z, Công tắc hành trình T2L 035-02Z, Công tắc hành trình BS656-Z22. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
