Công tắc hành trình ZAF 235-11Z

Schmersal 153004136

Mô tả

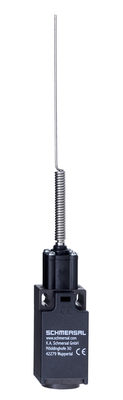

Công tắc hành trình Schmersal ZAF 235-11Z

Công tắc hành trình ZAF 235-11Z | đại lý ZAF 235-11Z | nhà phân phối ZAF 235-11Z

Công tắc hành trình ZAF 235-11Z là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm công tắc hành trình trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 153004136.

Về mặt cấu tạo, ZAF 235-11Z có vỏ kẽm, cấp bảo vệ IP65 IP67, dải nhiệt độ môi trường -30 … +80 °C, khối lượng 183 g.

Khả năng đóng cắt theo loại sử dụng: AC-15 230 VAC, DC-13 24 VDC.

Tiêu chuẩn áp dụng: EN IEC 60947-5-1.

Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp công tắc hành trình ZAF 235-11Z cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.

Đặc điểm nổi bật của công tắc hành trình ZAF 235-11Z

1 lỗ luồn cáp M 20 x 1.5
only for positioning tasks
Can be actuated from any direction
Vỏ kim loại
Nhiều lựa chọn đầu tác động thay thế
Chịu dầu và dung môi xăng tốt
30 mm x 63,5 mm x 30 mm
Đầu tác động xoay được 4 hướng, mỗi bước 90°
Kích thước lắp đặt theo EN 50047

Thông số kỹ thuật công tắc hành trình ZAF 235-11Z

Dữ liệu đặt hàng

Mô tả loại sản phẩm	ZAF 235-11Z
Article number (order number)	153004136
eCl@ss number, version 12.0	27-27-26-01
eCl@ss number, version 11.0	27-27-26-01
eCl@ss number, version 9.0	27-27-26-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Phê duyệt – Tiêu chuẩn

Certificates	cULus CCC

Dữ liệu chung

Tiêu chuẩn	EN IEC 60947-5-1
Housing construction form	Norm construction design
Vật liệu thân	Metal, zinc die-cast
Material of the rod	Metal film
Trọng lượng thô	183 g

Dữ liệu chung – Features

Number of auxiliary contacts	1
Number of safety contacts	1

Safety classification

Tiêu chuẩn	EN ISO 13849-1
Mission time	20 Year(s)

Dữ liệu cơ học

Yếu tố kích hoạt	Spring rod lever
Tuổi thọ cơ học, tối thiểu	1,000,000 Operations
Tốc độ khởi động, tối thiểu	10 mm/min
Tốc độ khởi động, tối đa	1 m/s
Actuating torque, minimum	0.1 Nm

Dữ liệu cơ học – Connection technique

Termination	Screw terminals M20 x 1.5
Cable section, minimum	0.75 mm²
Cable section, maximum	2.5 mm²
Note (Cable section)	All indications including the conductor ferrules.

Dữ liệu cơ học – Dimensions

Chiều dài của cảm biến	30 mm
Chiều rộng của cảm biến	30 mm
Chiều cao của cảm biến	232 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP65 IP67
Nhiệt độ môi trường	-30 … +80 °C

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	500 V
Điện áp chịu xung định mức U_imp	6 kV

Dữ liệu điện

Kiểm tra nhiệt hiện tại	10 A
Required rated short-circuit current	1,000 A
Loại sử dụng AC-15	230 VAC
Loại sử dụng AC-15	4 A
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	1 A
Phần tử chuyển mạch	NO contact, NC contact
Nguyên tắc chuyển đổi	Snap action
Thời lượng thoát, tối đa	3 ms
Switching frequency	1,800 /h
Thời gian chuyển đổi, tối đa	5.5 ms
Vật liệu tiếp điểm, điện	Silver

Sản phẩm liên quan

Xem thêm toàn bộ Công tắc hành trình hoặc quay lại trang chủ Schmersal Vietnam.

Câu hỏi thường gặp về công tắc hành trình ZAF 235-11Z

Công tắc hành trình ZAF 235-11Z dùng để làm gì?

ZAF 235-11Z là công tắc hành trình của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm.

Thông số kỹ thuật chính của ZAF 235-11Z là gì?

Vỏ kẽm, cấp bảo vệ IP65 IP67, nhiệt độ môi trường -30 … +80 °C, mã đặt hàng 153004136. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.

ZAF 235-11Z còn hàng không và giao trong bao lâu?

Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã ZAF 235-11Z để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.

Giá ZAF 235-11Z được tính thế nào?

Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho công tắc hành trình ZAF 235-11Z — liên hệ để nhận báo giá.

Có model nào thay thế được ZAF 235-11Z?

Một số model cùng nhóm có thể xem xét thay thế: Công tắc hành trình T4K 235-20Z, Công tắc hành trình PS316-Z02-H300, Công tắc hành trình Z3K 235-02Z. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
