Công tắc hành trình ZS 332-11Y-M20

Schmersal 131149622

Danh mục: Công tắc hành trình Thẻ: Công tắc hành trình ZS 332-11Y-M20, đại lý schmersal, đại lý ZS 332-11Y-M20, nhà phân phối schmersal, nhà phân phối ZS 332-11Y-M20, schmersal việt nam, ZS 332-11Y-M20

Mô tả

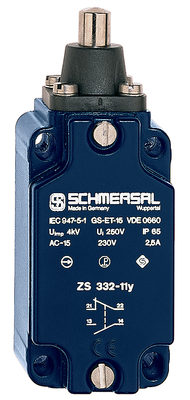

Công tắc hành trình Schmersal ZS 332-11Y-M20

Công tắc hành trình ZS 332-11Y-M20 | đại lý ZS 332-11Y-M20 | nhà phân phối ZS 332-11Y-M20

Công tắc hành trình ZS 332-11Y-M20 là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm công tắc hành trình trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 131149622, mã EAN 8905236106835.

Về mặt cấu tạo, ZS 332-11Y-M20 có vỏ light alloy die-casting, cấp bảo vệ IP65 IP67, dải nhiệt độ môi trường -30 … +80 °C, khối lượng 224 g.

Khả năng đóng cắt theo loại sử dụng: AC-15 230 VAC.

Tiêu chuẩn áp dụng: BG-GS-ET-15 EN IEC 60947-5-1.

Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp công tắc hành trình ZS 332-11Y-M20 cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.

Đặc điểm nổi bật của công tắc hành trình ZS 332-11Y-M20

1 lỗ luồn cáp M 20 x 1.5
Vỏ kim loại
Nhiều lựa chọn đầu tác động thay thế
Chịu dầu và dung môi xăng tốt
40 mm x 76 mm x 40 mm
Đầu tác động xoay được 4 hướng, mỗi bước 90°
Large contact break
High repeat accuracy of the switching points
Gold-plated solid siver contacts
Magnetic-storage snap action system
Switching system separated from snap action system, providing constant switching point independent of conatct wear
Thiết kế theo tiêu chuẩn EN 50041

Thông số kỹ thuật công tắc hành trình ZS 332-11Y-M20

Dữ liệu đặt hàng

Mô tả loại sản phẩm	ZS 332-11Y-M20
Article number (order number)	131149622
EAN (European Article Number)	8905236106835

Phê duyệt – Tiêu chuẩn

Certificates	CCC

Dữ liệu chung

Tiêu chuẩn	BG-GS-ET-15 EN IEC 60947-5-1
Housing construction form	Norm construction design
Actuator type to EN 50041	B
Vật liệu thân	Light alloy die-casting
Vật liệu bên ngoài thân	painted
Trọng lượng thô	224 g

Dữ liệu chung – Features

Safety functions	Yes
Number of auxiliary contacts	1
Number of safety contacts	1

Safety classification

Tiêu chuẩn	EN ISO 13849-1
Mission time	20 Year(s)

Phân loại an toàn – Đầu ra an toàn

B_10D Tiếp điểm thường đóng (NC)	20,000,000 Operations

Dữ liệu cơ học

Yếu tố kích hoạt	Plunger
Tuổi thọ cơ học, tối thiểu	30,000,000 Operations
Actuating force	31 N
Tiếp điểm mở	> 2 x 1.25 mm (for complete stroke)
Tốc độ khởi động, tối thiểu	10 mm/min
Repeat accuracy of switching points	0.02 mm

Dữ liệu cơ học – Connection technique

Termination	Screw terminals M20 x 1.5
Cable section, minimum	1.5 mm²
Cable section, maximum	2.5 mm²
Note (Cable section)	All indications including the conductor ferrules.

Dữ liệu cơ học – connector side B

Connector typ	Female connector

Dữ liệu cơ học – Dimensions

Chiều dài của cảm biến	40 mm
Chiều rộng của cảm biến	40 mm
Chiều cao của cảm biến	103.5 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP65 IP67
Mức độ bảo vệ of the enclosure	IP40
Nhiệt độ môi trường	-30 … +80 °C

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	500 V
Điện áp chịu xung định mức U_imp	4 kV

Dữ liệu điện

Kiểm tra nhiệt hiện tại	6 A
Required rated short-circuit current	1,000 A
Loại sử dụng AC-15	230 VAC
Loại sử dụng AC-15	2.5 A
Phần tử chuyển mạch	NO contact, NC contact
Nguyên tắc chuyển đổi	Snap action
Thời lượng thoát, tối đa	2.5 ms
Switching frequency	3,000 /h
Switchover time, minimum	1.5 ms
Vật liệu tiếp điểm, điện	Gold-plated silver (AgNi 15 + Au 0,3µm)

Sản phẩm liên quan

Xem thêm toàn bộ Công tắc hành trình hoặc quay lại trang chủ Schmersal Vietnam.

Câu hỏi thường gặp về công tắc hành trình ZS 332-11Y-M20

Công tắc hành trình ZS 332-11Y-M20 dùng để làm gì?

ZS 332-11Y-M20 là công tắc hành trình của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm.

Thông số kỹ thuật chính của ZS 332-11Y-M20 là gì?

Vỏ light alloy die-casting, cấp bảo vệ IP65 IP67, nhiệt độ môi trường -30 … +80 °C, mã đặt hàng 131149622. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.

ZS 332-11Y-M20 còn hàng không và giao trong bao lâu?

Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã ZS 332-11Y-M20 để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.

Giá ZS 332-11Y-M20 được tính thế nào?

Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho công tắc hành trình ZS 332-11Y-M20 — liên hệ để nhận báo giá.

Có model nào thay thế được ZS 332-11Y-M20?

Một số model cùng nhóm có thể xem xét thay thế: Công tắc hành trình ZR 332-11Y-M20, Công tắc hành trình Z4VH 332-11Y-RVA, Công tắc hành trình ZR 332-11Y-ST. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
