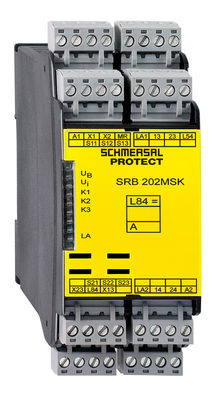

Thông số kỹ thuật module an toàn Schmersal SRB202MSK

đại lý schmersal | đại lý SRB202MSK

nhà phân phối schmersal | nhà phân phối SRB202MSK

Dữ liệu đặt hàng

Dữ liệu chung

Tiêu chuẩn	EN IEC 62061 EN ISO 13849-1 EN IEC 60947-5-1 EN IEC 60947-5-3 EN IEC 60947-5-5 EN IEC 61508 EN IEC 60204-1 EN IEC 60947-1
Climatic stress	EN 60068-2-78
Vật liệu thân	Glass-fibre reinforced thermoplastic, ventilated
Trọng lượng thô	330 g

Dữ liệu chung – Features

Stop-Category	0
Electronic Fuse	Yes
Wire breakage detection	Yes
Removable Terminals	Yes
Feedback circuit	Yes
Automatic reset function	Yes
Earth connection detection	Yes
Integral system diagnostics, status	Yes
Number of auxiliary contacts	2
Number of inputs for NC	2
Number of LEDs	8
Number of safety contacts	2
Number of signalling outputs	2

Safety classification

Tiêu chuẩn	EN IEC 60947-5-1 EN IEC 61508

Safety classification – Relay outputs

Performance Level, stop 0, up to	e
Category, Stop 0	4
Diagnostic Coverage (DC) Level, Stop 0	≥ 99 %
PFH value, Stop 0	2.00 x 10⁻⁸ /h
Safety Integrity Level (SIL), Stop 0, suitable for applications in	3
Mission time	20 Year(s)
Common Cause Failure (CCF), minimum	65

Dữ liệu cơ học

Tuổi thọ cơ học, tối thiểu	10,000,000 Operations
Gắn	Snaps onto standard DIN rail to EN 60715

Dữ liệu cơ học – Connection technique

Terminal designations	IEC/EN 60947-1
Kết thúc	rigid or flexible Screw terminals M20 x 1.5
Cable section, minimum	0.25 mm²
Cable section, maximum	2.5 mm²
Tightening torque of Clips	0.6 Nm

Dữ liệu cơ học – Dimensions

Điều kiện môi trường xung quanh

Mức độ bảo vệ of the enclosure	IP40
Mức độ bảo vệ of the mounting space	IP54
Mức độ bảo vệ of clips or terminals	IP20
Nhiệt độ môi trường	-25 … +45 °C
Nhiệt độ bảo quản và vận chuyển, tối thiểu	-40 °C
Nhiệt độ bảo quản và vận chuyển, tối đa	+85 °C
Khả năng chống rung	10…55 Hz, Amplitude 0.35 mm, ± 15 %
Khả năng chống sốc	30 g / 11 ms

Điều kiện môi trường xung quanh – Insulation values

Điện áp chịu xung định mức U_imp	4 kV
Danh mục quá áp	III
Mức độ ô nhiễm	2

Dữ liệu điện

Điện áp hoạt động	24 VDC -10 % / +20 %
Ripple voltage	10 %
Điện áp hoạt động định mức	24 VDC
Rated AC voltage for controls at DC minimum	20.4 VDC
Rated control voltage at DC, maximum	28.8 VDC
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	2 A
Electrical power consumption	3.1 W
Contact resistance, maximum	0.1 Ω
Note (Contact resistance)	in new state
Drop-out delay in case of power failure, typically	60 ms
Drop-out delay in case of “emergency stop”, maximum	20 ms
Pull-in delay at automatic start, maximum, typically	200 ms
Vật liệu tiếp điểm, điện	AgSn0, Ag-Ni, self-cleaning, positive drive

Dữ liệu điện – Digital inputs

Conduction resistance, maximum	40 Ω

Dữ liệu điện – Electromagnetic compatibility (EMC)

EMC rating	EMC-Directive

Status indication

Indicated operating states	Position relay K2 Position relay K1 Internal operating voltage U_i Position relay K3 Position relay K5 Position of the muting signalling device LA

Other data

Note (applications)	Muting function

Note

Note (General)	Inductive loads (e.g. contactors, relays, etc.) are to be suppressed by means of a suitable circuit.

Wiring example

Note (Wiring diagram)	Relay outputs: Suitable for 2 channel control, for increase in capacity or number of contacts by means of contactors or relays with positive-guided contacts. The control recognises cross-short, cable break and earth leakages in the monitoring circuit. The example shows a 2-channel control of 2 muting sensors and an external master reset button. The wiring diagram is shown with non-actuated muting sensors and in de-energised condition. (H2) = Feedback circuit F1 = Electronic fuse
