Công tắc hành trình T4S 256-20Z

Schmersal 101112748

Mô tả

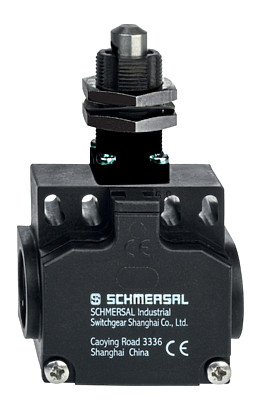

Công tắc hành trình Schmersal T4S 256-20Z

Công tắc hành trình T4S 256-20Z | đại lý T4S 256-20Z | nhà phân phối T4S 256-20Z

Công tắc hành trình T4S 256-20Z là thiết bị do Schmersal (Đức) sản xuất, thuộc nhóm công tắc hành trình trong danh mục thiết bị an toàn máy. Mã đặt hàng (article number) của model này là 101112748.

Về mặt cấu tạo, T4S 256-20Z có vỏ sợi thuỷ tinh, cấp bảo vệ IP65 IP67, dải nhiệt độ môi trường -30 … +80 °C, khối lượng 105 g.

Khả năng đóng cắt theo loại sử dụng: AC-15 240 VAC, DC-13 24 VDC.

Tiêu chuẩn áp dụng: BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1.

Chúng tôi là nhà phân phối thiết bị Schmersal tại Việt Nam, cung cấp công tắc hành trình T4S 256-20Z cùng tài liệu kỹ thuật và hỗ trợ lựa chọn model tương đương khi cần.

Đặc điểm nổi bật của công tắc hành trình T4S 256-20Z

2 lỗ luồn cáp M 20 x 1.5
Kích thước lắp đặt theo EN 50047
Vỏ nhựa nhiệt dẻo
Cách điện kép
58 mm x 50,5 mm x 31 mm
Chịu dầu và dung môi xăng tốt
Nhiều lựa chọn đầu tác động thay thế
Đầu tác động xoay được 4 hướng, mỗi bước 90°

Thông số kỹ thuật công tắc hành trình T4S 256-20Z

Dữ liệu đặt hàng

Mô tả loại sản phẩm	T4S 256-20Z
Article number (order number)	101112748
eCl@ss number, version 12.0	27-27-06-01
eCl@ss number, version 11.0	27-27-06-01
eCl@ss number, version 9.0	27-27-06-01
ETIM number, version 7.0	EC000030
ETIM number, version 6.0	EC000030

Dữ liệu chung

Tiêu chuẩn	BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1
Housing construction form	Norm construction design
Vật liệu thân	Plastic, glass-fibre-reinforced
Trọng lượng thô	105 g

Dữ liệu chung – Features

Number of auxiliary contacts	2

Safety classification

Tiêu chuẩn	EN ISO 13849-1
Mission time	20 Year(s)

Dữ liệu cơ học

Yếu tố kích hoạt	Plunger
Tuổi thọ cơ học, tối thiểu	20,000,000 Operations
Actuating force, minimum	9 N
Positive break force, minimum	19 N
Tốc độ khởi động, tối thiểu	60 mm/min
Tốc độ khởi động, tối đa	1 m/s
Note Bounce duration	Bounce duration in accordance with actuating speed
Note (Switchover time)	Switchover time in accordance with actuating speed

Dữ liệu cơ học – Connection technique

Termination	Screw terminals M20 x 1.5
Cable section, minimum	0.75 mm²
Cable section, maximum	2.5 mm²
Note (Cable section)	All indications including the conductor ferrules.

Dữ liệu cơ học – Dimensions

Chiều dài của cảm biến	31 mm
Chiều rộng của cảm biến	58 mm
Chiều cao của cảm biến	90.5 mm

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP65 IP67
Nhiệt độ môi trường	-30 … +80 °C

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	500 V
Điện áp chịu xung định mức U_imp	6 kV

Dữ liệu điện

Kiểm tra nhiệt hiện tại	10 A
Required rated short-circuit current	1,000 A
Loại sử dụng AC-15	240 VAC
Loại sử dụng AC-15	4 A
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	1 A
Phần tử chuyển mạch	Normally open contact (NO)
Nguyên tắc chuyển đổi	Slow action
Switching frequency	5,000 /h
Vật liệu tiếp điểm, điện	Silver

Note

Note (General)	Switch with 2 NO contacts are not for security tasks

Sản phẩm liên quan

Xem thêm toàn bộ Công tắc hành trình hoặc quay lại trang chủ Schmersal Vietnam.

Câu hỏi thường gặp về công tắc hành trình T4S 256-20Z

Công tắc hành trình T4S 256-20Z dùng để làm gì?

T4S 256-20Z là công tắc hành trình của Schmersal, dùng trong hệ thống an toàn máy để giám sát vị trí cửa che chắn, phát hiện chuyển động hoặc ngắt mạch khi có tình huống nguy hiểm.

Thông số kỹ thuật chính của T4S 256-20Z là gì?

Vỏ sợi thuỷ tinh, cấp bảo vệ IP65 IP67, nhiệt độ môi trường -30 … +80 °C, mã đặt hàng 101112748. Bảng thông số đầy đủ được liệt kê ở mục Thông số kỹ thuật phía trên.

T4S 256-20Z còn hàng không và giao trong bao lâu?

Một số mã Schmersal thông dụng có sẵn tại kho, các mã đặc chủng đặt theo lô nhập từ Đức. Anh/chị gửi mã T4S 256-20Z để chúng tôi kiểm tra tồn kho và báo thời gian giao cụ thể.

Giá T4S 256-20Z được tính thế nào?

Giá phụ thuộc số lượng, thời điểm nhập và yêu cầu chứng từ. Chúng tôi báo giá theo từng đơn cho công tắc hành trình T4S 256-20Z — liên hệ để nhận báo giá.

Có model nào thay thế được T4S 256-20Z?

Một số model cùng nhóm có thể xem xét thay thế: Công tắc hành trình T4S 256-11ZUE-2625, Công tắc hành trình T4S 256-11ZUE, Công tắc hành trình ZAF 256-11Z. Việc thay thế cần đối chiếu số tiếp điểm, điện áp và cấp bảo vệ trước khi quyết định.
