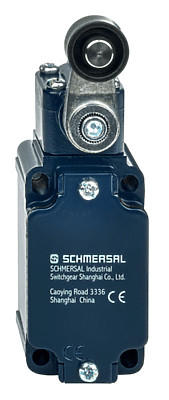

Công tắc hành trình T4VH 335-12ZUE

Schmersal 151148272

Thông số kỹ thuật công tắc hành trình Schmersal T4VH 335-12ZUE

đại lý schmersal | đại lý T4VH 335-12ZUE

nhà phân phối schmersal | nhà phân phối T4VH 335-12ZUE

Dữ liệu đặt hàng

Phê duyệt – Tiêu chuẩn

Certificates	cULus CCC

Dữ liệu chung

Dữ liệu chung – Features

Safety functions	Yes
Number of auxiliary contacts	1
Number of safety contacts	2

Safety classification

Tiêu chuẩn	BG-GS-ET-15 EN ISO 13849-1 EN IEC 60947-5-1
Mission time	20 Year(s)

Phân loại an toàn – Đầu ra an toàn

B_10D Tiếp điểm thường đóng (NC)	20,000,000 Operations

Dữ liệu cơ học

Yếu tố kích hoạt	Roller lever
Vật liệu con lăn	Plastic
Tuổi thọ cơ học, tối thiểu	30,000,000 Operations
Tốc độ khởi động, tối đa	2.5 m/s
Lưu ý (Tốc độ thực hiện)	Actuating speed with actuating angle 30° to switch axis
Note (Switchover time)	Switchover time in accordance with actuating speed
Actuating torque, minimum	0.3 Nm

Dữ liệu cơ học – Connection technique

Termination	Screw terminals M20 x 1.5
Cable section, minimum	0.75 mm²
Cable section, maximum	2.5 mm²
Note (Cable section)	All indications including the conductor ferrules.

Dữ liệu cơ học – connector side B

Connector typ	Female connector

Dữ liệu cơ học – Dimensions

Điều kiện môi trường xung quanh

Mức độ bảo vệ	IP65 IP67
Nhiệt độ môi trường	-30 … +80 °C

Điều kiện môi trường xung quanh – Insulation values

Điện áp cách điện định mức U_i	500 V
Điện áp chịu xung định mức U_imp	4 kV

Dữ liệu điện

Kiểm tra nhiệt hiện tại	10 A
Required rated short-circuit current	1,000 A
Loại sử dụng AC-15	230 VAC
Loại sử dụng AC-15	4 A
Loại sử dụng DC-13	24 VDC
Loại sử dụng DC-13	4 A
Phần tử chuyển mạch	NO contact, NC contact
Nguyên tắc chuyển đổi	Slow action with overlapping contacts
Thời lượng thoát, tối đa	2 ms
Switching frequency	5,000 /h
Vật liệu tiếp điểm, điện	Silver
