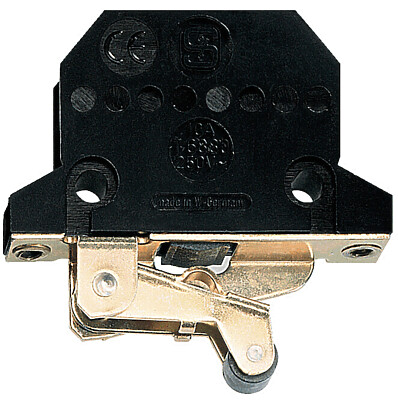

Công tắc hành trình Z 6881-11-1-80R
Thông số kỹ thuật công tắc hành trình Schmersal Z 6881-11-1-80R
đại lý schmersal | đại lý Z 6881-11-1-80R
nhà phân phối schmersal | nhà phân phối Z 6881-11-1-80R
- screw or spade terminals
- Thermoplastic enclosure
- snap action
Dữ liệu đặt hàng
| Mô tả loại sản phẩm |
Z 6881-11-1-80R |
| Article number (order number) |
101138617 |
| EAN (European Article Number) |
4030661281421 |
| eCl@ss number, version 12.0 |
27-27-06-02 |
| eCl@ss number, version 11.0 |
27-27-06-02 |
| eCl@ss number, version 9.0 |
27-27-06-02 |
| ETIM number, version 7.0 |
EC001829 |
| ETIM number, version 6.0 |
EC001829 |
Phê duyệt – Tiêu chuẩn
| Certificates |
cULus CCC |
Dữ liệu chung
| Tiêu chuẩn |
EN IEC 60947-5-1 |
| Vật liệu thân |
Glass-fibre, reinforced thermoplastic |
| Material of the actuator |
Thermoplastic |
| Trọng lượng thô |
40 g |
Dữ liệu chung – Features
| Số lượng thường đóng (NC) |
1 |
| Số lượng thường mở (NO) |
1 |
Dữ liệu cơ học
| Tuổi thọ cơ học, tối thiểu |
1,000,000 Operations |
| Actuating force |
12 N |
| Tiếp điểm mở |
> 2 x 1.25 mm |
| Actuating speed |
1 mm/min |
| Tốc độ khởi động, tối thiểu |
1 mm/min |
| Repeat accuracy of switching points |
0.02 mm |
Dữ liệu cơ học – Connection technique
| Cable section, maximum |
2 x 1.5 mm² |
| Terminal (mechanical) |
Screw connection |
Điều kiện môi trường xung quanh
| Mức độ bảo vệ |
IP40 |
| Mức độ bảo vệ of clips or terminals |
IP00 (without connector) |
| Nhiệt độ môi trường |
-30 … +85 °C |
Điều kiện môi trường xung quanh – Insulation values
| Điện áp cách điện định mức Ui |
250 VAC |
| Điện áp chịu xung định mức Uimp |
4 kV |
| Mức độ ô nhiễm |
3 |
Dữ liệu điện
| Kiểm tra nhiệt hiện tại |
10 A |
| Loại sử dụng AC-15 |
230 VAC |
| Loại sử dụng AC-15 |
2.5 A |
| Loại sử dụng DC-13 |
24 VDC |
| Loại sử dụng DC-13 |
6 A |
| Nguyên tắc chuyển đổi |
Snap action |
| Thời lượng thoát, tối đa |
3 ms |
| Switching frequency |
10,000 /h |
| Thời gian chuyển đổi, tối đa |
5 ms |
| Vật liệu tiếp điểm, điện |
Gold-plated silver (AgNi 15 + Au 0,3µm) |
